2004年上半年软件设计师（高级程序员）下午试题
|
试题一至试题四是必答题 |
试题一
阅读下列说明和数据流图，回答问题1至问题4，将解答填入答题纸的对应栏内。
[说明]
某基于微处理器的住宅安全系统，使用传感器(如红外探头、摄像头等)来检测各种意外情况，如非法进入、火警、水灾等。(此括号内不是试题部分。欢迎访问软件考试网www.hbsoft.net)
房主可以在安装该系统时配置安全监控设备(如传感器、显示器、报警器等)，也可以在系统运行时修改配置，通过录像机和电视机监控与系统连接的所有传感器，并通过控制面板上的键盘与系统进行信息交互。在安装过程中，系统给每个传感器赋予一个编号(即id)和类型，并设置房主密码以启动和关闭系统，设置传感器事件发生时应自动拨出的电话号码。当系统检测到一个传感器事件时，就激活警报，拨出预置的电话号
码，并报告关于位置和检测到的事件的性质等信息。
[数据流图1-3] (此括号内不是试题部分。欢迎访问软件考试网www.hbsoft.net)

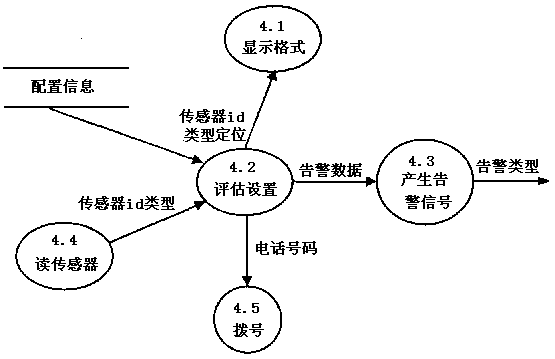

加工4的细化图
[问题1]

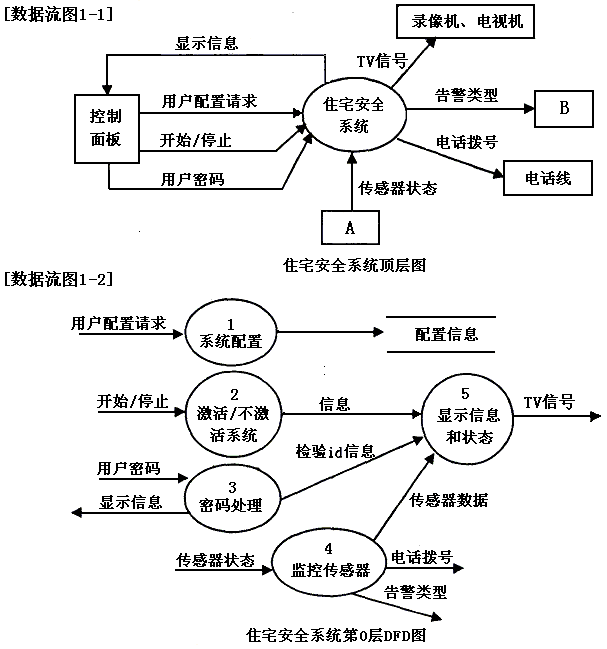

数据流图1-1（住宅安全系统顶层图）中的A和B分别是什么?
[问题2]
数据流图1-2（住宅安全系统第0层DFD图）中的数据存储“配置信息”会影响图中的哪些加工?
[问题3]
将数据流图1—3（加工4的细化图）中的数据流补充完整，并指明加工名称、数据流的方向(输入/输出)和数据流名称．
[问题4]
请说明逻辑数据流图（LogicalDataFlowDiagram）和物理数据流图（PhysicalData Flow
Diagram）之间的主要差别。
试题二
阅读下列说明和算法，回答问题1和问题2，将解答填入答题纸的对应栏内。
[说明]
算法2-1是用来检查文本文件中的圆括号是否匹配。若文件中存在圆括号没有对应的左括号或者右括号，则给出相应的提示信息，如下所示：
(此括号内不是试题部分。欢迎访问软件考试网www.hbsoft.net)
|
文件 |
提示信息 |
|
(1+2) |
|
|
abc) |
缺少对应左括号：第2行，第4列 |
|
((def)gx)) |
缺少对应左括号：第3行，第10列 |
|
(((h) |
|
|
ij)(k |
|
|
(1ml) |
缺少对应右括号：第5行，第4列； 第4行，第1列 |
在算法2-1中，stack为一整数栈。算法中各函数的说明如下表所示：
|
函数名 |
函数功能 |
|
push(int i) |
将整数i压入栈stack中。 |
|
pop() |
stack的栈顶元素出栈。 |
|
empty() |
判断stack栈是否为空．若为空，函数返回1，否则函数返回0。 |
|
nextch() |
读取文本文件中的下一个字符，并返回该字符的ASCII值，将字符所在的行号以及字
符在行中的位置分别存储到变量row和col中，若遇到文件结束符，则将变量EOF 置为true； |
|
kind(charch) |
判断字符ch是左括号还是右括号，若是左括号，函数返回1，若是右括号，函数返回2， 若两者都不是，函数返回0。 |
[算法2-1]
将栈stack置空，置EOF为false
ch←nextch()；
while(not EOF)
k←kind(ch)；
if (k ==__(1)__)
push(__(2)__)； push(__(3)__)；
elseif( k ==__(4)__)
if(not empty())
pop()；pop()：
else
显示错误信息(缺少对应左括号或右括号)；
显示行号row；显示列号col；
endif
endif
ch←nextch()；
endwhile
if(not empty())
显示错误信息(缺少对应左括号或右括号)；
while(not empty())
row←pop()； col←pop()；
显示行号row；显示列号col；
endwhile
endif
为了识别更多种类的括号，对算法2-1加以改进后得到算法2-2。算法2-2能够识别圆括号，方括号和花括号(不同类型的括号不能互相匹配)。改进后，函数kind(charch)的参数及其对应的返回值如下表所示：
|
ch |
( |
) |
{ |
} |
[ |
] |
其它 |
|
返回值 |
1 |
2 |
3 |
4 |
5 |
6 |
0 |
[算法2-2] (此括号内不是试题部分。欢迎访问软件考试网www.hbsoft.net)
将栈stack置空，置EOF为false
ch←nextch()；
while(not EOF)
k←kind(ch)；
if(k > 0)
if(判断条件1)
push(__(5)__)：push(__(6)__)；push(__(7)__)：
elseif( 判断条件2 and 判断条件3 )
pop()； pop()； pop()；
else
显示错误信息(缺少对应左括号或右括号)；
显示行号row；显示列号col；
endif
endif
ch←nextch()；
endwhile
if(not empty())
显示错误信息(缺少对应左括号或右括号)；
while(not empty())
pop()；row←pop()；col←pop()；
显示行号row；显示列号col；
endwhile
endif
[问题1］
请将[算法2-1]和[算法2-2]中(1)至(7)处补充完整。
[问题2]
请从下面的选项中选择相应的判断逻辑填补[算法2-2]中的“判断条件广至“判断条件
(a)字符是括号 (b)字符是左括号 (c)字符是右括号 (d)栈空 (e)栈不空
(f)栈顶元素表示的是与当前字符匹配的左括号
(g)栈顶元素表示的是与当前字符匹配的右括号
试题三
阅读下列说明以及图3-1和图3-2，回答问题1、问题2和问题3，将解答填入答题纸的对应栏内。
[说明]
某电话公司决定开发一个管理所有客户信息的交互式网络系统。系统的功能如下：
1．浏览客户信息：任何使用Internet的网络用户都可以浏览电话公司所有的客户信息(包括姓名、住址、电话号码等)。
2．登录：电话公司授予每个客户一个帐号。拥有授权帐号的客户，可以使用系统提供的页面设置个人密码，并使用该帐号和密码向系统注册。
3．修改个．人信息：客户向系统注册后，可以发送电子邮件或者使用系统提供的页面，对个人信息进行修改。
4．删除客户信息：只有公司的管理人员才能删除不再接受公司服务的客户的信息。
系统采用面向对象方法进行开发，在开发过程中认定出的类如下表所示：
|
编号 |
类名 |
描述 |
|
1 |
InternetClient |
网络用户 |
|
2 |
CustomerList |
客户信息表，记录公司所有客户的信息 |
|
3 |
Customer |
客户信息，记录单个客户的信息 |
|
4 |
CompanyCustomer |
公司客户 |
|
5 |
InternalClient |
公司的管理人员 |

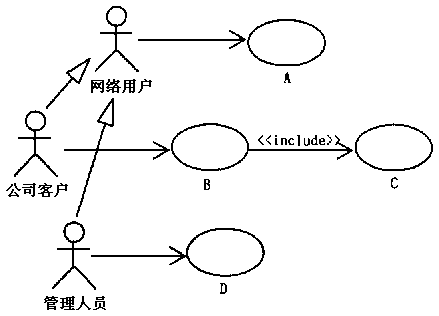

[图3-1]
[问题1]
在需求分析阶段，采用UML的用例图(use case diagram)描述系统功能需求，如图3-1所示。请指出图中的A、B、C和D分别是哪个用例? (此括号内不是试题部分。欢迎访问软件考试网www.hbsoft.net)
[问题2]

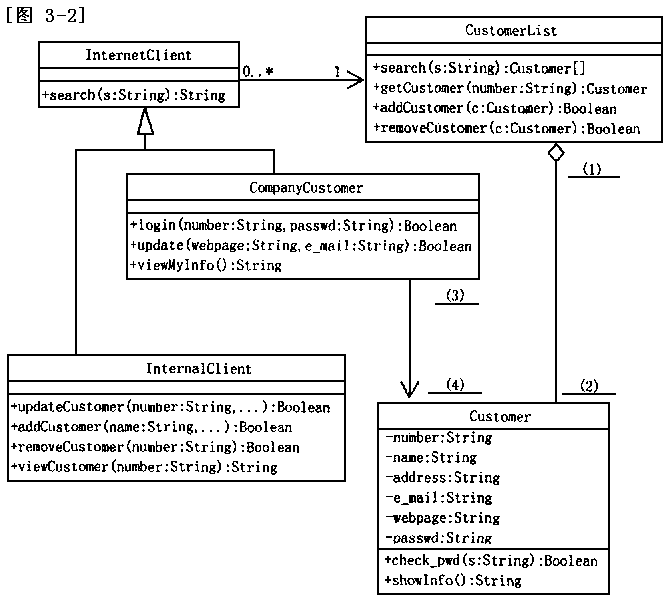

在 UML 中，重复度（Multiplicity）定义了某个类的一个实例可以与另一个类的多少个实例相关联。通常把它写成一个表示取值范围的表达式或者一个具体的值。例如图 3-2 中的类 InternetClient
和CustomerList，InternetClient 端的“0..*”表示：一个 Custo~erList
的实例可以与 0 个或多个 InternetClient 的实例相关联；CustomerList 端的“
请指出图3-2中(1)到(4)处的重复度分别为多少?
[问题3]
类通常不会单独存在，因此当对系统建模时，不仅要识别出类，还必须对类之间的相互关系建模。在面向对象建模中，提供了四种关系：依赖(dependency)、概括(generalization)、关联(aassociation)和聚集(aggregation)。请分别说明这四种关系的含义，并说明关联和聚集之间的主要区别。
试题四
在COMET型计算机上可以使用试卷上所附的CASL汇编语言，阅读程序说明和CASL程序，把应填入__(n)__处的字句写在答卷的对应栏内。
[程序4说明]
本程序将16位无符号二进制数转换为5位十进制数，转换结果用ASCII码表示，并从高位至低位依次存放在首地址为BTASC的连续5个内存单元中。待转换的16位无符号二进制数存放在DATA内存单元中。
[程序4]
START
PROGBC LD GRO，DATA
LEA GR1，0
LEA GR3，48
LOOP1 CPL GRO，WDT，GR1
JPZ LOOP2
ST GR3，BTASC，GR1
LEA GR1，1，GR1
LEA GR2，-4，GR1
JNZ LOOP1
__(1)__
LOOP2 LEA GR2，48
LOOP3 CPL GRO，WDT，GR1
JMI NEXT
__(2)__
LEA GR2，1，GR2
JMP LOOP3
NEXT __(3)__
LEA GR1，1，GR1
LEA GR2，-4，GR1
JNZ LOOP2
LAST __(4)__ ；处理个位数
__(5)__
EXIT
C48 DC 48
WDT DC 10000
DC 1000
DC 100
DC 10
BTASC DS 5
DATA DC #FA59H
END
|
从下列的2道试题(试题五至试题六)中任选1道解答。 |
试题五
阅读下列函数说明和C函数，将应填入__(n)__处的字句写在答题纸的对应栏内。
[函数5说明]
函数DeleteNode(Bitree*r，inte)的功能是：在树根结点指针为r的二叉查找(排序)树上删除键值为e的结点，若删除成功，则函数返回0，否则函数返回-1。二叉查找树结点的类型定义为：
typedef struct Tnode{
int
data： /*结点的键值*/
struct Tnode *Lchild，*Rchiid； /*指向左、右子树的指针*/
}*Bitree；
在二叉查找树上删除一个结点时，要考虑三种情况：
①若待删除的结点p是叶子结点，则直接删除该结点；
②若待删除的结点p只有一个子结点，则将这个子结点与待删除结点的父结点直接连接，然后删除结点；
③若待删除的结点p有两个子结点，则在其左子树上，用中序遍历寻找关键值最大的结点s，用结点s的值代替结点p的值，然后删除结点s，结点s必属于上述①、②情况之一。
[函数5]
int DeleteNode(Bitree *r，int e) {
Bitree p：*r， pp， S， C：
while(__(1)__ ){ /*从树根结点出发查找键值为e的结点*/
pp=p；
if (e <p->data) p = p->Lchild；
else p = p->Rchild；
}
if(!p) return -1； /*查找失败*/
if (p->Lchiid &&
p->Rchild){ /*处理情况③*/
s = __(2)__ ；pp = p；
while(__(3)__) { pp = s；s =
s->Rchild；)
p->data = S->data； p =
s；
}
/* 处理情况①、②* /
if(__(4)__) c = p->Lchild；
else c=p->Rchild；
if (p == *r) *r = C；
else if (__(5)__) pp->Lchild
= c；
else pp->Rchild：C；
free(p)；
return 0；
｝
试题六(此括号内不是试题部分。欢迎访问软件考试网www.hbsoft.net)
阅读下列说明和C++程序，将应填入__(n)__处的字句写在答题纸的对应栏内．
[程序6说明]
C++语言本身不提供对数组下标越界的判断．为了解决这一问题，在程序6中定义了相应的类模板，使得对于任意类型的二维数组，可以在访问数组元素的同时，对行下标和列下标进行越界判断，并给出相应的提示信息．
[程序6]
#include <iostream.h>
template <class T> class Array；
template <Class T> class ArrayBody {
friend__(1)__；
T* tpBody；
int iRows，iColumns，iCurrentRow；
ArrayBody(int iRsz，int iCsz){
tpBody = __(2)__；
iRows = iRsz；iColumns = iCsz；iCurrentRow = -1：
}
public；
T& operator[](int j){
bool row_error，column_error；
row_error = column_error =false；
try {
if（iCurrentRow < 0
|| iCurrentRow >= iRows）
row_error = true；
if（j<0
|| j>＝ iColumns）
column_error = true；
if（row_error == true
|| column_ error == true)
__(3)__；
}
catch(char){
if（row_error == true）
cerr << "行下标越界[" << iCurrentRow << "]"；
if（column_error = true）
cerr << "列下标越界[" << j
<< "]"；
cout << "\n"；
}
return tpBody[iCurrentRow * iColumns + j]；
}
~Arraygody(){delete[]tpBody：}
}；
template <class T> class Array {
ArrayBody<T> tBody；
public；
ArrayBody<T> & operator[](int i) {
__(4)__；
return tBody；
}
Array(int iRsz，int iCsz):__(5)__ { }
}；
void main()
{
Array<int> a1(10,20)；
Array<double> a2(3,5)；
int
b1；
double b2； ·
b1 = a1[-5][10]； //有越界提示：行下标越界[-5]
b1 = a1[10][15]； //有越界提示：行下标越界[10]
b1 = a1[1][4]； //没有越界提示
b2 = a2[2][6]； //有越界提示：列下标越界[6]
b2 = a2[10][20]； //有越界提示；行下标越界[10]列下标越界[20]
b2 = a2[1][4]； //没有越界提示
